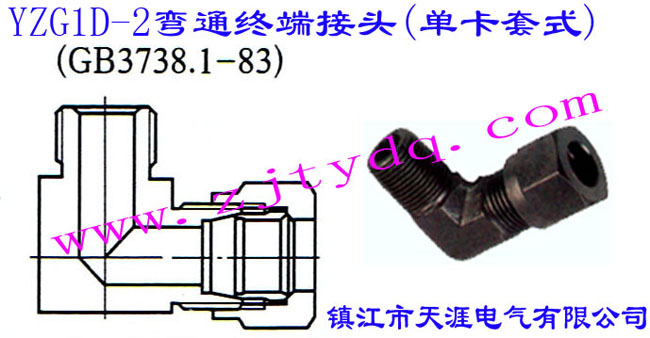

※注：YZG1D-2 卡套式彎通終端接頭（GB/T 3738-2008 卡套式可調向端彎通管接頭）如有改進，恕不另行通知，以產品實物為準。
訂貨須知：
①卡套式接頭產品名稱、型號、規格及材質；
②卡套式接頭是否帶附件以便我們?yōu)槟_選型；
③卡套式接頭的使用壓力、使用介質的溫度等；
④若已經由設計單位選定本公司的卡套式接頭型號，請按卡套式型號直接訂購；
⑤常用規格備有現貨，另可按照樣品、圖紙及該產品使用要求加工生產。
天涯卡套式管接頭安裝說明
※對于1 in./25mm及以下的卡套式管接頭
1、 把卡套管完全插入接頭內并頂住肩部，用手將螺母擰緊；高壓應用和高安全系數系統：進一步擰緊螺母，使卡套管無法用手轉動或無法沿軸向在接頭內移動；
2、 在6點鐘方向的位置給螺母作標記。牢牢固定接頭本體，將螺母緊固一又四分之一圈以停在9點鐘方向的位置；
3、 對于Φ1/16、Φ1/8、Φ3/16、Φ2、Φ3、Φ4mm的卡套式管接頭，僅將螺母緊固四分之三圈，使其停在3點鐘方向的位置。
※對于1 in./25mm以上的卡套式管接頭
1、 使用多頭液壓預裝裝置把卡套預裝在卡套管上；
2、 在本體螺紋和后卡套的后表面上涂少量專用潤滑劑；
3、 將帶有預裝卡套的卡套管插入接頭內，直到前卡套頂在接頭本體上，用手?jǐn)Q緊螺母；
4、 在6點鐘方向的位置給螺母作標記；
5、 牢牢固定接頭本體，將螺母緊固二分之一圈以停在12點鐘方向的位置。
*重要：卡套管端面要與軸線垂直,角度公差不大于正零點五度。如果卡套管需要折彎,卡套管端面至彎曲部位的直線段長度不能少于三倍螺母的長度！
■安全防范措施
1.不要通過松開接頭螺母或接頭堵塞來排放系統。
2.不要在系統存在壓力時安裝或緊固接頭。
3.在緊固螺母之前確�？ㄌ坠芫o靠卡套管接頭本體的肩部。
4.始終在錐形管螺紋上使用正確的螺紋密封劑。
5.不要混用不同材質或由不同制造商生產的接頭部件——卡套、螺母和接頭本體。
6.切勿旋轉接頭本體。而應固定接頭本體并旋轉螺母。
7.避免對未使用過的接頭進行不必要的拆卸。
■卡套管考慮因素
1.金屬卡套管的材料應比接頭的材料軟。例如，不銹鋼卡套管不得與黃銅接頭一起使用。
2.當卡套管和接頭是用同一種材料制成時，卡套管必須完全退火。
3.極軟的或易彎曲的塑料卡套管必須始終使用插件（薄壁管襯套）。
4.可根據建議的最小或最大的壁厚限度經常檢查壁厚的極限。
5.表面光潔度對于正確的密封非常重要。存在任何類型的凹陷、刮痕、凸起部分或其它表面缺陷的卡套管將難以密封，尤其是在氣體裝置中。
6.切勿把橢圓形且難以穿過接頭螺母、卡套和本體部分的卡套管強行插入接頭內。
■帶焊接端的天涯卡套式管接頭的焊接注意事項
1. 拆除螺母和卡套。
2. 將天涯卡套式管堵塞或另一個螺母旋轉到接頭上直至用手指擰緊。這樣做可以保護螺紋和密封部件。
3. 提供適當?shù)奈鼰嵩O(shè)備以驅散熱量。
4. 以 90°的間隔在四個位置進行臨時點焊，以保持接頭的位置并確保部件的對準和同心。
5. 完成焊接。
6. 拆除堵塞或螺母并換上螺母和卡套。
注意：焊接碳鋼接頭時，熱量往往會去除螺紋上的保護油。因此應使用另一種潤滑劑。
**非常重要**
切勿將零件與其它制造廠生產的相混用或互換。選擇產品時，必須考慮總體系統設計以保證獲得安全的、無故障的性能。功能、材料兼容性、充分的額定值、正確的安裝、使用及維護是系統設計師和用戶的責任。
