產品名稱: YZG4-4擴口式壓力表直通接頭Flared Couplings-Connector for Pressure Gauge
產品編號: N2012215122530
產品型號: 鎮江市天涯電氣有限公司
發布日期: 2024-3-18
查看數次: 2915

   產 品 詳 細 介 紹:
儀表管接頭 >> YZG4系列擴口式管接頭 >> YZG4-4擴口式壓力表直通接頭
YZG4-4 Flared Couplings-Connector for Pressure Gauge

鎮江市天涯電氣有限公司blueoceanlearningcenter.com
說明:
    擴口式管接頭是以油、水、氣和各種腐蝕性材料為介質的管路系統中的一種連接件。

性能規范:
制造規范:GB/T 5645-2008 擴口式壓力表管接頭(替代GB/T 5645.1-1985 擴口式壓力表管接頭,GB/T 5645.2-1985 擴口式壓力表管接頭體) 下載地址
適用溫度:≤450℃
適用介質:油、水、氣等
制造材料:20#,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,316,316L
配管:φ4~φ34普通級精度無縫鋼管、紫銅管
終端螺紋可以為:M,G,ZG,PT,NPT等

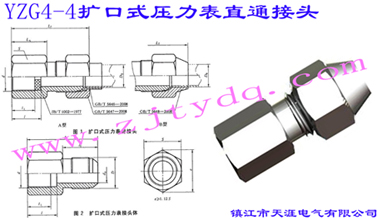

YZG4-4擴口式壓力表直通接頭
YZG4-4 Flared Couplings-Connector for Pressure Gauge
YZG4-4擴口式壓力表直通接頭Flared Couplings-Connector for Pressure Gauge


管子外徑D0

d0

d

D

l

l1

l2

L

L4

L7

S

  Code No

A

B

6

4

M10×1

G1/8"

M12×1.5

10.5

5.5

16

30.5

14.5

36

41

14

YZG4-4-M10×1(G1/8")-Φ6

6

4

M14×1.5

G1/4"

M12×1.5

13.5

8.5

16

33.5

17.5

39

44

17

YZG4-4-M14×1.5(G1/4")-Φ6

6

4

M20×1.5

G1/2"

M12×1.5

19

12

16

40

24

45.5

50

24

YZG4-4-M20×1.5(G1/2")-Φ6

14

12

M20×1.5

G1/2"

M22×1.5

19

12

19.5

43.5

24

49.5

65

24

YZG4-4-M20×1.5(G1/2")-Φ14
