產品名稱: YZG4-6擴口式直通穿板接頭Flared Couplings-Bulkhead Union
產品編號: N2012215144849
產品型號: 鎮江市天涯電氣有限公司
發布日期: 2024-3-18
查看數次: 3510

   產 品 詳 細 介 紹:
儀表管接頭 >> YZG4系列擴口式管接頭 >> YZG4-6擴口式直通穿板接頭
YZG4-6 Flared Couplings-Bulkhead Union

鎮江市天涯電氣有限公司blueoceanlearningcenter.com
說明:
    擴口式管接頭是以油、水、氣和各種腐蝕性材料為介質的管路系統中的一種連接件。

性能規范:
制造規范:GB/T 5643-2008 擴口式過板直通管接頭(替代GB/T 5643.1-1985 擴口式隔壁直通管接頭,GB/T 5643.2-1985 擴口式隔壁直通管接頭體) 下載地址
適用溫度:≤450℃
適用介質:油、水、氣等
制造材料:20#,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,316,316L
配管:φ4~φ34普通級精度無縫鋼管、紫銅管
終端螺紋可以為:M,G,ZG,PT,NPT等

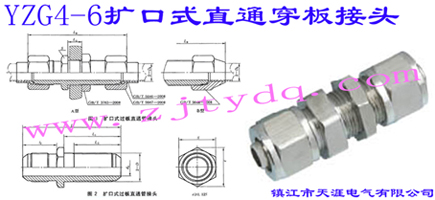

YZG4-6擴口式直通穿板接頭
YZG4-6 Flared Couplings-Bulkhead Union
YZG4-6擴口式直通穿板接頭Flared Couplings-Bulkhead Union


管子外徑D0

d0

D

L8

l2

L

L1

L2

L5

Max.

S

  Code No

A

B

4

3

M10×1

61.5

70.5

12.5

51.5

34

31

20.5

14

YZG4-6-Φ4

5

3.5

M10×1

61.5

70.5

12.5

51.5

34

31

20.5

14

YZG4-6-Φ5

6

4

M12×1.5

71

80

16

60

38

34

21.5

14

YZG4-6-Φ6

8

6

M14×1.5

77.5

93

18

64

40

35.5

21.5

17

YZG4-6-Φ8

10

8

M16×1.5

79.5

97.5

19

66

41

36.5

21.5

19

YZG4-6-Φ10

12

10

M18×1.5

81

105

19

68

43

38.5

23.5

22

YZG4-6-Φ12

14

12

M22×1.5

81

112

19.5

69.5

44

39.5

24.5

27

YZG4-6-Φ14

16

14

M24×1.5

85

117

20

73

45

40.5

25

30

YZG4-6-Φ16

18

15

M27×1.5

87.5

127.5

20.5

76.5

48

43.5

28

32

YZG4-6-Φ18

20

17

M30×2

101.5

——

26

88

53

47

28.5

36

YZG4-6-Φ20

22

19

M33×2

105

——

26

90

55

49

29.5

41

YZG4-6-Φ22

25

22

M36×2

109

——

26

93

56

50

30

41

YZG4-6-Φ25

28

24

M39×2

114

——

27.5

97.5

58

52

30.5

46

YZG4-6-Φ28

32

27

M42×2

117.5

——

28.5

100.5

59

53

30.5

50

YZG4-6-Φ32

34

30

M45×2

120

——

28.5

102.5

60

54

31

50

YZG4-6-Φ34
