產品名稱： |

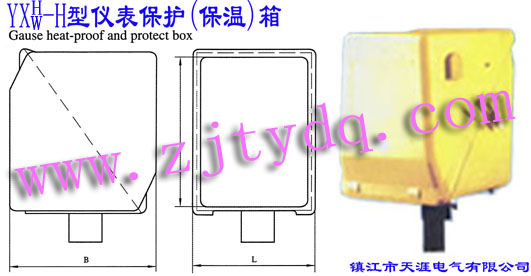

YXH/YXW-H型儀表保護(保溫)箱YXH/YXW-H Gause Heat-proof or pretect Box |
公交车上穿短裙被狂C,日韩αv亚洲成人在线网,国自产精品手机在线观看视频
| 產品編號： |
N20124610433 |
| 產品型號： |
鎮江市天涯電氣有限公司 |
| 發布日期： |
2024-3-20 |
| 查看數次： |
2003 |
| |
|
| 產 品 詳 細 介 紹： |
儀表附件 >> YXW/H系列儀表保護(保溫)箱 >> YXH/YXW-H 儀表保護(保溫)箱
YXH/YXW-H Gause Heat-proof or pretect Box
說明：
YXW/H系列儀表保護(保溫)箱是變送器及其它儀表現場安裝保護或保溫設備,它具有標準化程度高、造型美觀、結構合理、形式多樣、安裝操作方便等特點。保護箱由箱體、儀表托架等部件組成，保溫箱結構形式與保護箱相同，所不同的是箱內裝有電熱管加熱或蒸汽加熱裝置。
儀表保護(保溫)箱型譜編制說明：
儀表保護(保溫)箱伴熱結構說明：
(一)電熱管伴熱：YXWD電加熱保溫箱由箱體、加熱器、儀表托架等三大部分組成，其結構形式與保護箱相同，所不同的是箱內裝有電加熱裝置，電熱裝置由電熱管、溫度控制器組成，箱體側面裝有插座，當接通電源后，箱內加熱到所需溫度時，由溫度控制器切斷電源；當溫度下降到一定溫度時，再由溫度控制器接通電源繼續升溫。通過反復工作使箱內溫度能保持在一定范圍內。
(二)蒸汽管伴熱：YXWQ蒸汽加熱保溫箱，伴熱管是用金屬管彎制成S型結構。箱體上下采用焊接式穿板接頭與伴熱管焊接而成，伴熱管安裝在箱內為上進下出，通過蒸汽在管腔內的循環而達到加熱目的，伴熱管材料規格分為兩種，即Φ8×1紫銅管；Φ14×2碳素鋼無縫鋼管。
性能規范:
□保溫性能：10~25°C
□環境溫度：-50~60°C
□飽和蒸汽壓力：0.5MPa
□伴熱蒸汽消耗量：0.35~0.8kg/h
□額定電壓：220V
YXH/YXW-H 儀表保護(保溫)箱
YXH/YXW-H Gause Heat-proof or pretect Box
|
序號 |
型號 |
外形尺寸 |
內部凈空尺寸 |
備注 |
|
H |
B |
L |
H |
B |
L |
|
1 |
YXH-444H |
450 |
450 |
410 |
425 |
400 |
405 |
|
|
2 |
YXH-655H |
630 |
550 |
578 |
600 |
500 |
570 |
|
|
3 |
YXH-685H |
630 |
850 |
578 |
600 |
800 |
570 |
供多臺儀表一同安裝 | YX -H系列儀表保護(保溫)箱，是根據國外同類產品的最新結構形式設計的，其材料為玻璃鋼，它與YX -A型儀表保護(保溫)箱相比，具有外形美觀、結構小巧、重量輕、互換性強等特點。其上下箱體結構尺寸完全相同，可以互換。上、下箱體采用鉸鏈連接，并裝有搭扣，箱內裝有撐桿，以支撐箱蓋。若需打開箱蓋，只要松開搭扣，將上箱體向上掀起90°即可，便于箱內儀表安裝及調修。該結構形式的儀表保護(保溫)箱適用于儀表二閥組、三閥組、五閥組與壓力變送器、差壓變送器、壓力表、壓力開關等儀表配套使用。儀表閥組可直接與保溫箱底面或側面相連接，可省去箱內安裝板和安裝支柱，縮小了保溫箱體積。保溫箱內的加熱方式可分為電加熱和蒸汽伴熱兩種，蒸汽伴熱可以分為直接將閥體作為散熱體伴熱和蒸汽散熱管伴熱。這種安裝方式將箱內元件更加合理的安裝在一起，因此所需保溫箱的體積可大大縮小。
